1. Tổng Quan Về Tiêu Chuẩn Chiếu Sáng Lưới Đèn Hiện Đại
Trước khi đi sâu vào các Công Thức Tính Toán Chiếu Sáng & Thiết Kế Lưới Đèn Chuẩn Kỹ Thuật, người thiết kế cần phải nắm rõ các tiêu chuẩn pháp lý và kỹ thuật quy định cho từng loại loại đường (đường cao tốc, đường nội đô, đường nông thôn hay khuôn viên nhà máy). tại Việt Nam, các tiêu chuẩn như TCVN 7114:2008 và TCVN 259:2001 là kim chỉ nam cho mọi thiết kế.
Khi chuyển đổi từ đèn cao áp truyền thống (HPS, Metal Halide) sang sử dụng Đèn Năng Lượng Mặt Trời, các thông số về độ rọi ($E$), độ chói ($L$), và độ đồng đều ($U_0$) vẫn phải được đảm bảo nghiêm ngặt. Hệ thống lưới đèn không chỉ đơn thuần là việc cắm các cột đèn dọc đường, mà đó là một ma trận quang học phức tạp, nơi mỗi nguồn sáng phải bổ túc cho nhau để triệt tiêu các “vùng tối” nguy hiểm.
Một thiết kế lưới đèn chuẩn kỹ thuật cần phải giải quyết được 3 bài toán lớn:
- Hiệu quả thị giác: Đảm bảo người tham gia giao thông nhìn rõ vật cản từ xa.
- Hiệu quả kinh tế: Tiết kiệm chi phí vật tư cột, móng, và thiết bị.
- Hiệu quả năng lượng: Khai thác tối đa hiệu suất của tấm pin và pin lưu trữ bên trong Đèn Năng Lượng Mặt Trời.
2. Công Thức Tính Toán Chiếu Sáng Toàn Diện Cho Đèn Năng Lượng Mặt Trời
Để tính toán chính xác số lượng đèn và khoảng cách bố trí trên lưới, chúng ta sử dụng phương pháp hệ số sử dụng (Utilization Factor Method) hoặc tính toán từng điểm (Point-by-Point Method). Đối với hệ thống Đèn Năng Lượng Mặt Trời, chúng ta cần đặc biệt lưu ý đến sự suy giảm quang thông theo thời gian và nhiệt độ làm việc của diode LED.
2.1. Công Thức Tính Quang Thông Tổng ($F_{tong}$)
Để xác định tổng lượng ánh sáng cần thiết cho một diện tích mặt đường nhất định, công thức cơ bản được áp dụng như sau:

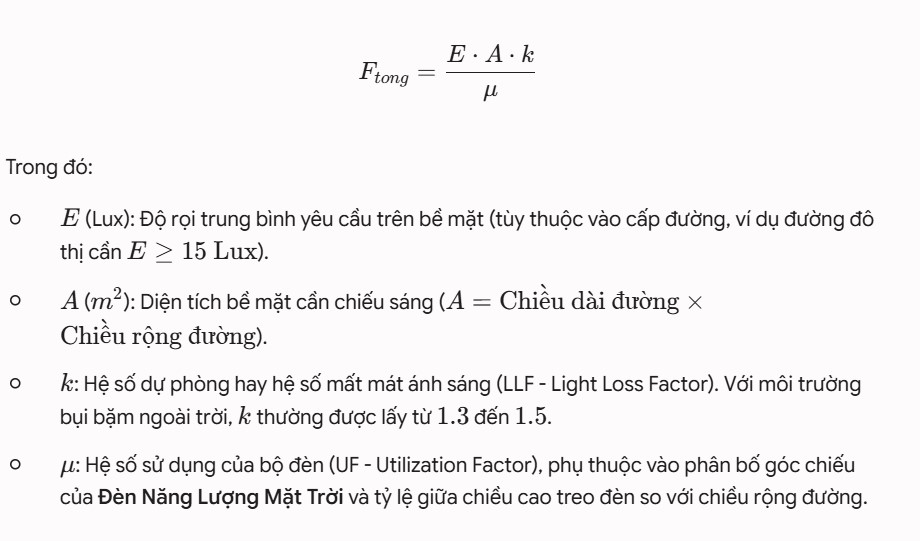

$$F_{tong} = \frac{E \cdot A \cdot k}{\mu}$$
Trong đó:
- $E$ (Lux): Độ rọi trung bình yêu cầu trên bề mặt (tùy thuộc vào cấp đường, ví dụ đường đô thị cần $E \geq 15 \text{ Lux}$).
- $A$ ($m^2$): Diện tích bề mặt cần chiếu sáng ($A = \text{Chiều dài đường} \times \text{Chiều rộng đường}$).
- $k$: Hệ số dự phòng hay hệ số mất mát ánh sáng (LLF – Light Loss Factor). Với môi trường bụi bặm ngoài trời, $k$ thường được lấy từ $1.3$ đến $1.5$.
- $\mu$: Hệ số sử dụng của bộ đèn (UF – Utilization Factor), phụ thuộc vào phân bố góc chiếu của Đèn Năng Lượng Mặt Trời và tỷ lệ giữa chiều cao treo đèn so với chiều rộng đường.
2.2. Công Thức Xác Định Số Lượng Bộ Đèn ($N$)
Khi đã có tổng quang thông, số lượng bộ Đèn Năng Lượng Mặt Trời cần thiết trên đoạn đường được tính bằng:

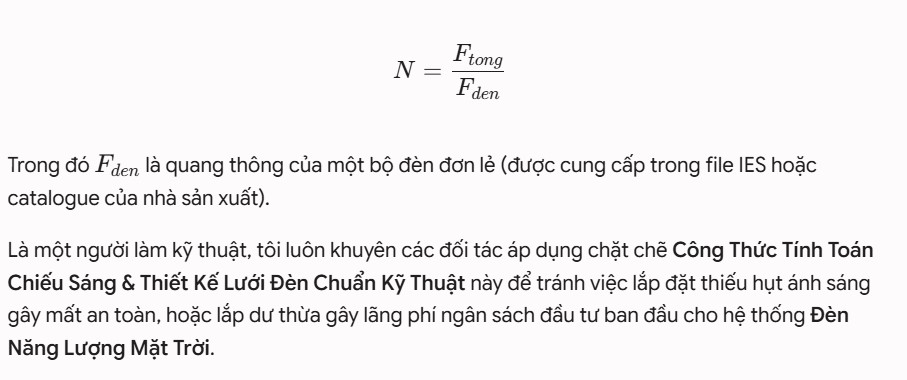

$$N = \frac{F_{tong}}{F_{den}}$$
Trong đó $F_{den}$ là quang thông của một bộ đèn đơn lẻ (được cung cấp trong file IES hoặc catalogue của nhà sản xuất).
Là một người làm kỹ thuật, tôi luôn khuyên các đối tác áp dụng chặt chẽ Công Thức Tính Toán Chiếu Sáng & Thiết Kế Lưới Đèn Chuẩn Kỹ Thuật này để tránh việc lắp đặt thiếu hụt ánh sáng gây mất an toàn, hoặc lắp dư thừa gây lãng phí ngân sách đầu tư ban đầu cho hệ thống Đèn Năng Lượng Mặt Trời.
3. Thiết Kế Lưới Đèn Và Các Phương Pháp Bố Trí Cột Đèn
Cấu trúc lưới đèn quyết định trực tiếp đến độ đồng đều ánh sáng ($U_0 = E_{min} / E_{trung\_binh}$). Nếu độ đồng đều thấp, mặt đường sẽ xuất hiện các vệt sáng tối xen kẽ, gây hiện tượng mỏi mắt và ảo giác cho tài xế.
Có 4 phương pháp bố trí lưới đèn cơ bản trong giao thông công cộng:
3.1. Bố Trí Một Bên (Single-sided Layout)
- Ứng dụng: Áp dụng khi chiều rộng đường ($W$) nhỏ hơn hoặc bằng chiều cao treo đèn ($H$) ($W \leq H$).
- Đặc điểm: Tiết kiệm chi phí nhất, nhưng đòi hỏi Đèn Năng Lượng Mặt Trời phải có thấu kính phân bổ ánh sáng dạng Wide Beam (góc rộng) để đẩy ánh sáng sang phía bên kia đường.
3.2. Bố Trí So Lê (Staggered Layout)
- Ứng dụng: Khi chiều rộng đường lớn hơn từ $1$ đến $1.5$ lần chiều cao treo đèn ($1H < W \leq 1.5H$).
- Đặc điểm: Ánh sáng hòa trộn tốt, độ đồng đều cao hơn, tuy nhiên việc thi công hệ thống móng cột cho Đèn Năng Lượng Mặt Trời sẽ phức tạp hơn do phải chạy dọc hai bên hành lang tuyến.
3.3. Bố Trí Đối Diện (Opposite Layout)
- Ứng dụng: Áp dụng cho các đại lộ, đường cao tốc có chiều rộng lớn ($W > 1.5H$).
- Đặc điểm: Đảm bảo độ rọi tuyệt đối cho các làn đường rộng, tăng cường mỹ quan đô thị nhưng chi phí đầu tư thiết bị Đèn Năng Lượng Mặt Trời sẽ tăng gấp đôi.
3.4. Bố Trí Trên Dải Phân Cách Giữa (Central Median Layout)
- Ứng dụng: Đường đôi có dải phân cách cứng ở giữa.
- Đặc điểm: Tối ưu hóa số lượng cột đèn vì một cột có thể lắp nhánh đôi cho hai bên đường, cực kỳ thích hợp cho việc lắp đặt Đèn Năng Lượng Mặt Trời nhờ không gian thông thoáng ở giữa dải phân cách giúp đón nắng tốt nhất, không bị che khuất bởi cây xanh hai bên đường.
4. Công Thức Tính Toán Năng Lượng Và Lưu Trữ Khép Kín
Điểm khác biệt cốt lõi giữa hệ thống đèn LED thông thường và Đèn Năng Lượng Mặt Trời chính là hệ thống nguồn độc lập: Tấm pin năng lượng mặt trời (Solar Panel) và Pin lưu trữ (Battery). Nếu bạn tính toán sai phần này, đèn sẽ bị tắt sớm vào ban đêm hoặc không thể sáng trong những ngày mưa liên tục.
4.1. Công Thức Tính Dung Lượng Pin Lưu Trữ ($C_{Ah}$)
Dung lượng pin lưu trữ phải đủ để duy trì hoạt động của Đèn Năng Lượng Mặt Trời trong suốt đêm và dự phòng cho những ngày mưa (Autonomy Days).

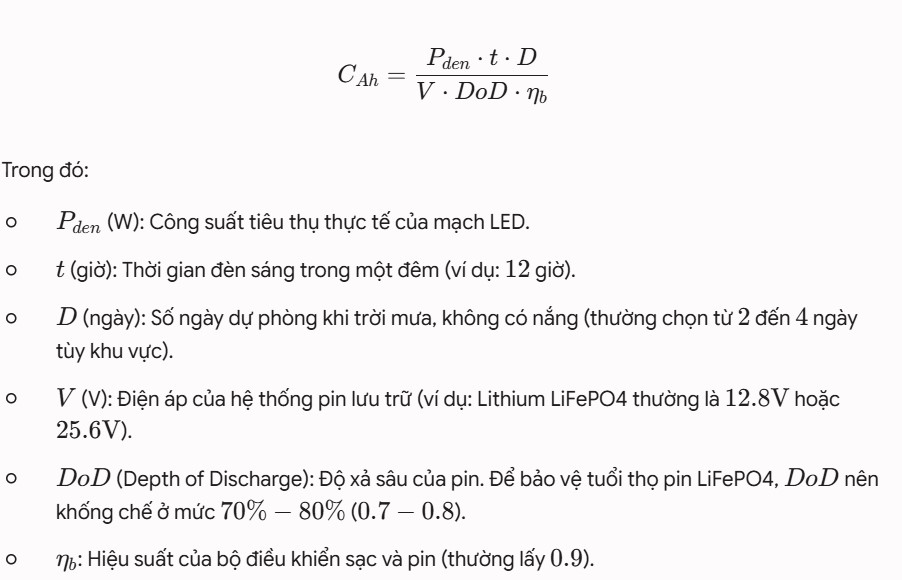

$$C_{Ah} = \frac{P_{den} \cdot t \cdot D}{V \cdot DoD \cdot \eta_{b}}$$
Trong đó:
- $P_{den}$ (W): Công suất tiêu thụ thực tế của mạch LED.
- $t$ (giờ): Thời gian đèn sáng trong một đêm (ví dụ: $12$ giờ).
- $D$ (ngày): Số ngày dự phòng khi trời mưa, không có nắng (thường chọn từ $2$ đến $4$ ngày tùy khu vực).
- $V$ (V): Điện áp của hệ thống pin lưu trữ (ví dụ: Lithium LiFePO4 thường là $12.8\text{V}$ hoặc $25.6\text{V}$).
- $DoD$ (Depth of Discharge): Độ xả sâu của pin. Để bảo vệ tuổi thọ pin LiFePO4, $DoD$ nên khống chế ở mức $70\% – 80\%$ ($0.7 – 0.8$).
- $\eta_{b}$: Hiệu suất của bộ điều khiển sạc và pin (thường lấy $0.9$).
4.2. Công Thức Tính Công Suất Tấm Pin Mặt Trời ($P_{panel}$)
Tấm pin phải có đủ công suất để vừa sạc đầy lượng điện năng đã tiêu thụ của đêm trước, vừa bù đắp năng lượng hao hụt trong quá trình chuyển đổi hóa học.

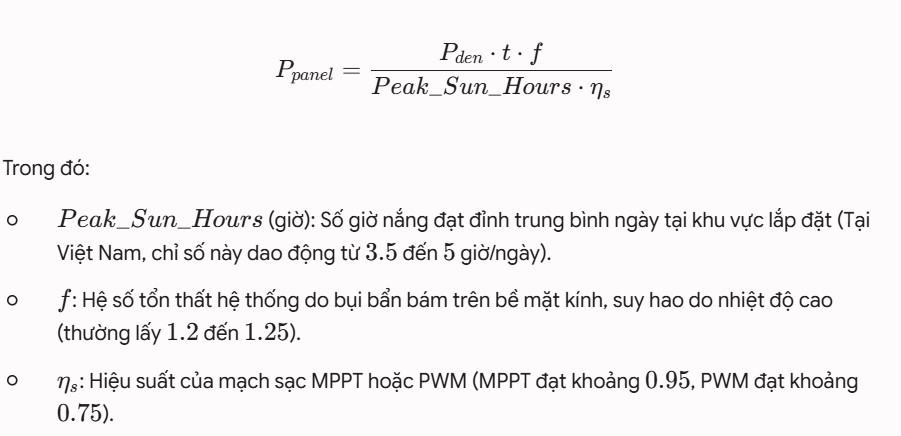

$$P_{panel} = \frac{P_{den} \cdot t \cdot f}{Peak\_Sun\_Hours \cdot \eta_{s}}$$
Trong đó:
- $Peak\_Sun\_Hours$ (giờ): Số giờ nắng đạt đỉnh trung bình ngày tại khu vực lắp đặt (Tại Việt Nam, chỉ số này dao động từ $3.5$ đến $5$ giờ/ngày).
- $f$: Hệ số tổn thất hệ thống do bụi bẩn bám trên bề mặt kính, suy hao do nhiệt độ cao (thường lấy $1.2$ đến $1.25$).
- $\eta_{s}$: Hiệu suất của mạch sạc MPPT hoặc PWM (MPPT đạt khoảng $0.95$, PWM đạt khoảng $0.75$).
Việc kết hợp nhuần nhuyễn giữa Công Thức Tính Toán Chiếu Sáng & Thiết Kế Lưới Đèn Chuẩn Kỹ Thuật và công thức tính năng lượng này giúp bạn tạo ra một cấu hình Đèn Năng Lượng Mặt Trời tối ưu, không bị hiện tượng “già hóa” hệ thống sau vài tháng sử dụng.
5. Các Yếu Tố Cơ Học Và Môi Trường Trong Thiết Kế Cột Đèn
Một lưới đèn ngoài trời phải chống chịu được sức gió, giông bão và sự ăn mòn muối biển. Khi tích hợp tấm pin lớn lên đỉnh cột, áp lực gió (Wind Load) tác dụng lên hệ thống tăng lên đáng kể so với đèn đường truyền thống.
5.1. Tính Toán Tải Trọng Gió Lên Tấm Pin
Lực gió ($F_w$) tác dụng lên tấm pin năng lượng mặt trời của Đèn Năng Lượng Mặt Trời được tính theo công thức:

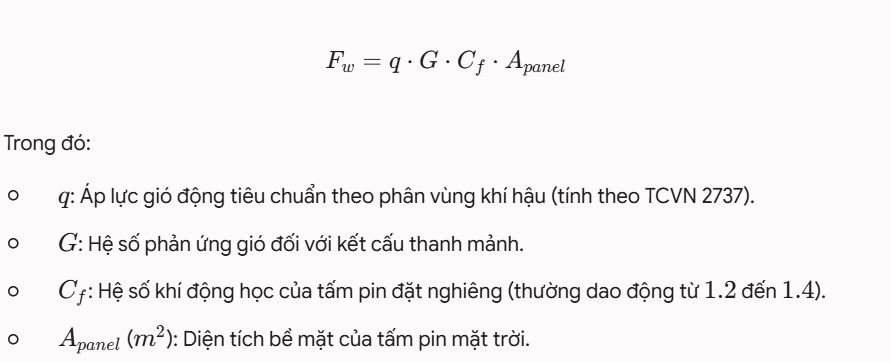

$$F_w = q \cdot G \cdot C_f \cdot A_{panel}$$
Trong đó:
- $q$: Áp lực gió động tiêu chuẩn theo phân vùng khí hậu (tính theo TCVN 2737).
- $G$: Hệ số phản ứng gió đối với kết cấu thanh mảnh.
- $C_f$: Hệ số khí động học của tấm pin đặt nghiêng (thường dao động từ $1.2$ đến $1.4$).
- $A_{panel}$ ($m^2$): Diện tích bề mặt của tấm pin mặt trời.
Từ lực gió này, kỹ sư cơ khí sẽ tính toán ra mô-men uốn tại gốc cột để thiết kế độ dày của vách thép cột và kích thước khối bê tông móng. Nếu bỏ qua bước này trong Công Thức Tính Toán Chiếu Sáng & Thiết Kế Lưới Đèn Chuẩn Kỹ Thuật, toàn bộ hệ thống Đèn Năng Lượng Mặt Trời có rủi ro bị gãy đổ khi gặp siêu bão.
6. Đèn Đường Năng Lượng Mặt Trời Elink – Giải Pháp Đột Phá Cho Mọi Dự Án
Là một chủ đầu tư đã từng kinh qua nhiều dự án chiếu sáng đô thị, tôi hiểu rõ những trăn trở khi chọn mua thiết bị. Thị trường hiện nay tràn ngập các dòng sản phẩm kém chất lượng, ghi thông số ảo lên đến hàng nghìn Watt nhưng độ rọi thực tế lại không đạt tiêu chuẩn. Đó là lý do tại sao dòng sản phẩm đèn đường năng lượng mặt trời elink trở thành cái tên được giới kỹ sư tin dùng.
Sản phẩm đèn đường năng lượng mặt trời elink được thiết kế dựa trên sự nghiên cứu nghiêm ngặt về khí hậu và lượng bức xạ mặt trời tại Việt Nam. Toàn bộ thông số từ quang thông chip LED Lumileds, hiệu suất tấm pin Mono-crystalline, cho đến dung lượng pin Lithium LiFePO4 đều được công bố chuẩn xác và có chứng nhận kiểm định độc lập.
Khi áp dụng Công Thức Tính Toán Chiếu Sáng & Thiết Kế Lưới Đèn Chuẩn Kỹ Thuật vào dự án sử dụng thiết bị Elink, các kỹ sư hoàn toàn yên tâm vì sai số giữa mô phỏng phần mềm (như DIALux, Relux) và thực tế nghiệm thu gần như bằng không. Hệ thống thấu kính quang học chuyên dụng của Elink giúp phân bổ ánh sáng đồng đều dọc theo trục đường, giảm thiểu tối đa hiện tượng chói lóa, nâng cao tính an toàn cho huyết mạch giao thông ban đêm.
7. Quy Trình 6 Bước Thiết Kế Lưới Đèn Chiếu Sáng Chi Tiết
Để bạn có cái nhìn tổng quan và dễ dàng thực hiện, dưới đây là quy trình chuẩn hóa từ khâu khảo sát đến khâu nghiệm thu một hệ thống lưới Đèn Năng Lượng Mặt Trời.
[Khảo sát thực địa] ➔ [Xác định tiêu chuẩn Lux] ➔ [Tính toán bằng công thức]
│
[Nghiệm thu thực tế] 🔀 [Thi công lắp đặt] 🔀 [Mô phỏng DIALux evo] ◄┘
Bước 1: Khảo sát thực địa và thu thập dữ liệu
Xác định chiều rộng lòng đường, chiều rộng vỉa hè, khoảng cách giữa các giao lộ, và đặc biệt là bản đồ bóng râm (khảo sát xem có cây xanh đại thụ hay tòa nhà cao tầng nào che khuất hướng đón nắng của tấm pin Đèn Năng Lượng Mặt Trời hay không).
Bước 2: Xác định tiêu chuẩn chiếu sáng mục tiêu
Dựa vào phân cấp đường để chọn độ rọi $E_{tb}$ và độ đồng đều $U_0$ thích hợp theo quy định pháp lý.
Bước 3: Áp dụng công thức toán học và cấu hình thiết bị
Sử dụng các công thức đã nêu ở mục 2 và mục 4 để tính ra công suất sạc, dung lượng pin lưu trữ và quang thông tối thiểu của Đèn Năng Lượng Mặt Trời.
Bước 4: Mô phỏng trên phần mềm chuyên dụng (DIALux evo)
Nhập file dữ liệu trắc quang (.IES) của bộ Đèn Năng Lượng Mặt Trời vào phần mềm để dựng phối cảnh 3D. Phần mềm sẽ xuất ra biểu đồ đẳng độ rọi (Isolux diagram), giúp bạn kiểm tra trực quan xem có vùng tối nào trên lưới đèn hay không.
Bước 5: Thiết kế cơ khí và bệ móng
Tính toán tải trọng gió, thiết kế chi tiết cần đèn, góc nghiêng tấm pin (thường từ $10^\circ$ đến $15^\circ$ hướng về phía Xích đạo để tối ưu hóa lượng bức xạ) và đổ bê tông móng cột vững chắc.
Bước 6: Thi công và nghiệm thu thực tế
Tiến hành lắp đặt lưới đèn theo đúng tọa độ đã thiết kế. Sau khi hệ thống vận hành, dùng máy đo độ rọi chuyên dụng (Lux meter) để đo đạc thực tế tại các điểm trên mặt đường vào ban đêm nhằm đối chiếu với kết quả tính toán ban đầu.
8. Những Sai Lầm Chí Mạng Khi Tính Toán Thiết Kế Lưới Đèn
Trong quá trình công tác, tôi đã chứng kiến nhiều dự án phải bù tiền hàng tỷ đồng để khắc phục sai lầm do không tuân thủ Công Thức Tính Toán Chiếu Sáng & Thiết Kế Lưới Đèn Chuẩn Kỹ Thuật. Dưới đây là những lỗi phổ biến nhất:
- Lựa chọn sai góc nghiêng của tấm pin: Nghĩ rằng đặt tấm pin nằm ngang ($0^\circ$) là đón được nhiều nắng nhất. Thực tế, đặt nằm ngang sẽ làm tích tụ bụi bẩn, lá cây và nước mưa, làm giảm đến $50\%$ hiệu suất sạc của Đèn Năng Lượng Mặt Trời chỉ sau vài tuần.
- Sử dụng thông số công suất (Watt) ảo: Nhiều đơn vị chọn mua Đèn Năng Lượng Mặt Trời dựa trên số Watt ghi trên vỏ hộp (ví dụ: $500\text{W}, 1000\text{W}$ giá rẻ) mà không quan tâm đến chỉ số quang thông thực ($Lumen$) và hiệu suất phát quang ($lm/W$). Một chiếc đèn chất lượng cao có công suất thực $60\text{W}$ chip LED cao cấp hoàn toàn có thể cho độ rọi vượt trội so với đèn $500\text{W}$ hàng trôi nổi.
- Bỏ qua hệ số xả sâu của pin lưu trữ: Sạc xả cạn kiệt $100\%$ dung lượng pin hằng đêm sẽ khiến pin bị chai và hỏng chỉ sau $6 – 12$ tháng. Một thiết kế Đèn Năng Lượng Mặt Trời chuẩn kỹ thuật luôn giữ lại một lượng điện nền bảo vệ ($20\% – 30\%$).
9. Xu Hướng Công Nghệ Smart Grid Trong Chiếu Sáng Năng Lượng Mặt Trời
Hệ thống lưới Đèn Năng Lượng Mặt Trời hiện đại ngày nay không còn hoạt động độc lập, cô lập. Sự tích hợp của công nghệ IoT (Internet of Things) và trí tuệ nhân tạo (AI) đã biến các cột đèn thành các nút thắt thông minh trong mạng lưới đô thị.
| Tính năng thông minh | Mô tả kỹ thuật | Lợi ích cho hệ thống lưới đèn |
| Cảm biến chuyển động (PIR/Radar) | Đèn tự động giảm độ sáng xuống $20\% – 30\%$ khi không có người và nâng lên $100\%$ khi phát hiện phương tiện. | Tiết kiệm đến $60\%$ năng lượng lưu trữ của Đèn Năng Lượng Mặt Trời, kéo dài số ngày dự phòng mưa. |
| Giao thức truyền thông (Zigbee/LoRa/NB-IoT) | Kết nối tất cả các bộ đèn về trung tâm điều khiển tập trung (CMS). | Giám sát trạng thái sức khỏe của pin, tấm pin theo thời gian thực; tự động báo lỗi về hệ thống khi có sự cố. |
| Thuật toán sạc thích ứng (Adaptive Lighting) | Tự động điều chỉnh dòng xả dựa trên lượng điện sạc được của ngày hôm trước. | Đảm bảo Đèn Năng Lượng Mặt Trời không bao giờ bị tắt đột ngột, tối ưu hóa tuổi thọ của cell pin. |
10. Kết Luận Và Lời Khuyên Cho Nhà Thầu
Thiết kế chiếu sáng là sự kết hợp hài hòa giữa khoa học thấu kính, kỹ thuật điện tử và nghệ thuật sắp đặt không gian. Việc làm chủ Công Thức Tính Toán Chiếu Sáng & Thiết Kế Lưới Đèn Chuẩn Kỹ Thuật là chìa khóa vàng giúp các kỹ sư tạo nên những công trình bền vững, tối ưu hóa chi phí cho chủ đầu tư và bảo vệ môi trường sống.
Nếu bạn đang tìm kiếm một giải pháp đáng tin cậy, không muốn đau đầu với những bài toán bảo trì phức tạp hay những phản hồi tiêu cực về độ sáng từ khách hàng, hãy cân nhắc dòng sản phẩm đèn đường năng lượng mặt trời elink. Với chất lượng phần cứng vượt trội và sự hỗ trợ kỹ thuật tận tâm từ đội ngũ chuyên gia R&D, Elink chắc chắn sẽ là người bạn đồng hành hoàn hảo, giúp hiện thực hóa những bản thiết kế lưới Đèn Năng Lượng Mặt Trời tối ưu và đẳng cấp nhất cho dự án của bạn.
